Anbauverdichter HD 1200
Der HD 1200 ist für Trägergeräte ab 15 Tonnen konzipiert und bedient damit eine breite Modellpalette. Seine extrem robuste Bauweise und die hohen Schlagkräfte sorgen zuverlässig für hervorragende Verdichtungsergebnisse bei höchstem Komfort für den Maschinisten.
Optional ist für den HD 1200 der UAM-Controller erhältlich, um Schäden an Rohren und umliegenden Gebäuden zu vermeiden, sowie die Frequenz an die Anforderungen unterschiedlicher Böden anzupassen.
Technische Übersicht HD 1200
| Baggerdienstgewicht |
| Gewicht inkl. Wechselrahmen |
| Ges. Höhe inkl. Wechselrahmen |
| Plattenmaß |
| Frequenzbereich |
| Empf. Mindestölmenge |
| 15 – 30 t |
| 1.170 kg |
| 1.266 mm |
| 770 x 1.320 mm |
| 28 – 60 Hz |
| 150 (ltr./min.) |
| Druck |
| Dynamische Schlagkraft |
| hydraul. Drehwerk Haltekraft |

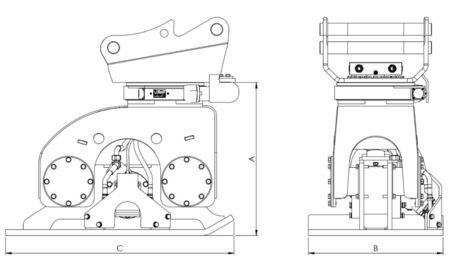

| A |
| B |
| C |
| 210 bar max. |
| 3.500 – 15.000 kg |
| 12.900 Nm |
| 875 mm |
| 770 mm |
| 1.320 mm |
Der HD 1200 ist optional ohne das serienmäßige Drehwerk erhältlich, z. B. wenn das Trägergerät bereits über einen Rotator oder über nur einen Hydraulikkreis verfügt.
Ihr Nutzen
- Bestmögliche Verdichtung durch anpassbare Frequenz und Schlagkraft.
- Enorme Tiefenwirkung, dadurch hohe Effizienz bei allen Bodenverhältnissen.
- Deutlich höhere Auslastung des Trägergerätes. Kein teurer Leerlauf und Standzeiten.
- Reduzierung von Lärm, Vibrationen und Abgasen.
- Minimiertes Unfallrisiko durch maschinelle Verdichtung direkt am Einsatzort.
- Reduzierung von Rohr- und Umgebungsschäden durch kontrollierte Verdichtung, speziell in erschütterungssensiblen Bereichen.
- Kurze Amortisationsdauer durch effektive, maschinelle Verdichtung und bessere Auslastung der Maschinen.
Die Anbauverdichter HD 200 bis einschließlich HD 2000 verfügen über einen sehr großen Ölhaushalt zur Kühlung und Schmierung der beweglichen Teile und sind dadurch für anspruchsvolle Einsatzbedingungen und hohe Betriebszeiten optimiert.

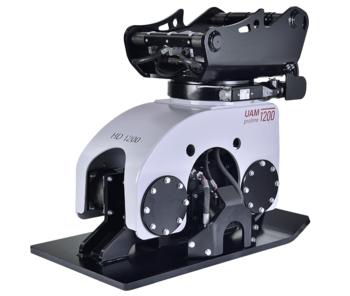

Abb. inkl. optionaler Verbreiterungsplatte
Optionales Zubehör
Die UAM proline Anbauverdichter erhalten ein noch umfangreicheres Einsatzgebiet durch die Verwendung von folgendem optionalem Zubehör:
Für den HD 1200 ist als Option eine Verbreiterungsplatte mit einer Breite von 1.600 mm und einem Gewicht von 350 kg verfügbar. Speziell zum Verdichten von Flächen und Böschungen.
UAM-Controller
Um Beschädigungen an Rohren und umliegenden Gebäuden zu vermeiden, haben wir den UAM-Controller entwickelt. Er misst permanent die Frequenz und warnt den Maschinisten bei gefährlicher Nähe oder Erreichen der Eigenfrequenz des Bodens, z. B. bei feuchten und schweren Böden oder zu großer Auflast auf den Verdichter. Bei Arbeiten im Eigenfrequenzbereich können Schäden an umliegenden Gebäuden oder eingebauten Rohren entstehen.
